IBTN & PGEB 新技术

1、碳四技术背景
碳四主要包括异丁烷、正丁烷、异丁烯、1-丁烯和2-丁烯等，它们是优良的化工原料。主要用途如下：

名称	用途
异丁烯	丁基橡胶、异戊橡胶、聚异丁烯和MTBE等；
异丁烷	异丁烯或作为碳四烷基化汽油原料；
正丁烯	碳四烷基化原料或异构为异丁烯；
正丁烷	顺酐、裂解料和燃料。

本技术将拓展丁烷的深加工路线，以其用较少的投资实现丁烷的高附加值化。

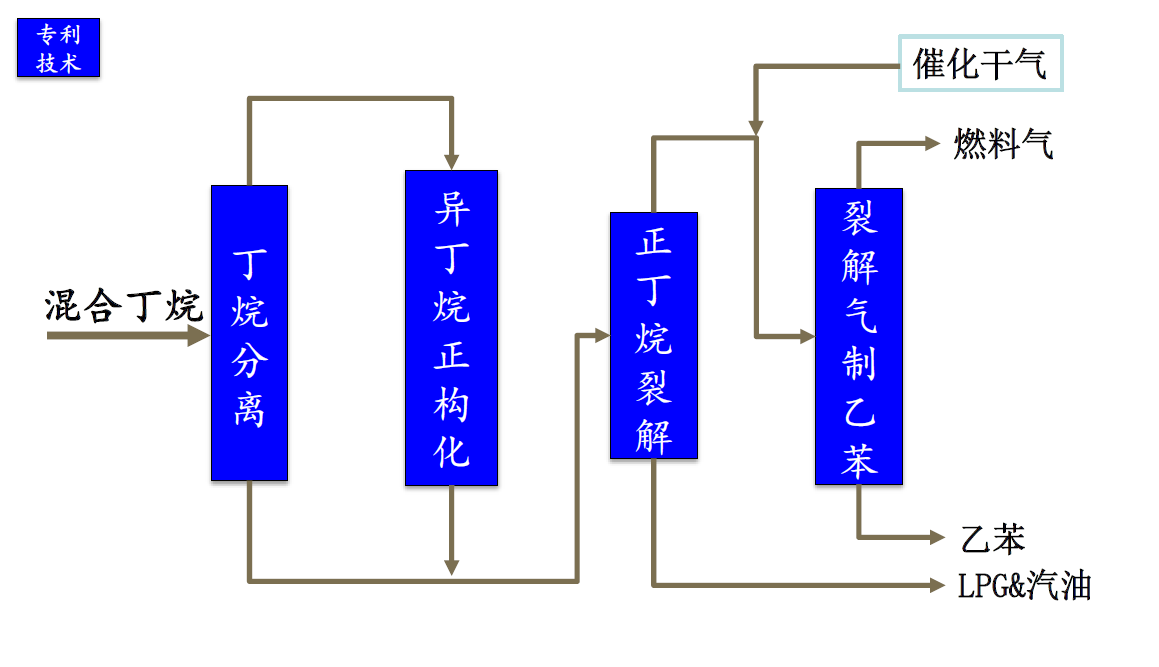

2、总体设计方案

3、异丁烷正构化技术

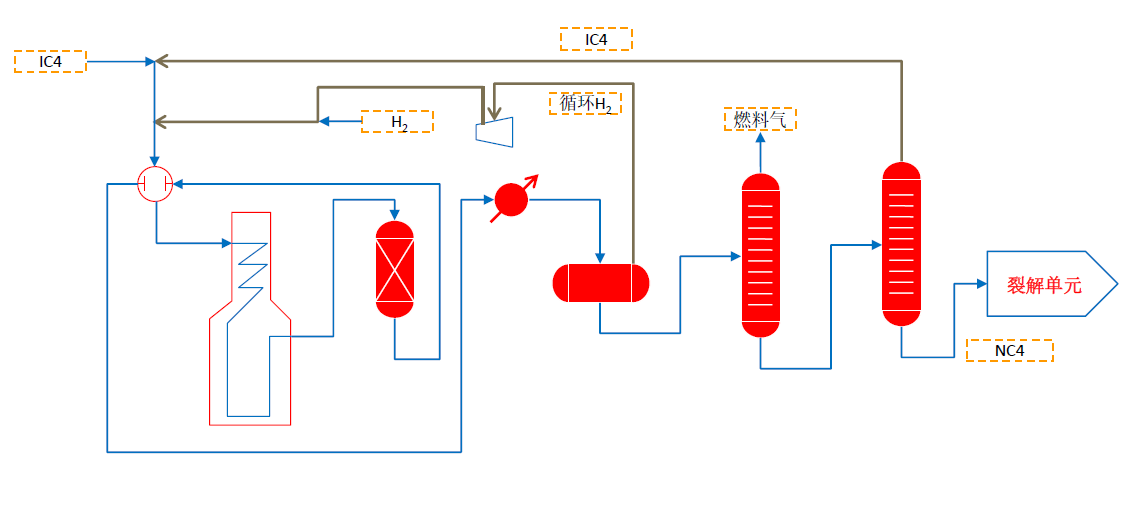

（1）异丁烷正构化（IBTN）工艺流程示意图

（2）异丁烷正构化（IBTN）经济技术指标

反应温度	℃	250~300
反应压力	MPa	2.0~2.5
反应空速	1/h	2.0
氢油比	V/V	10~25
单程转化率	%(w)	>60
正丁烷选择性	%	＞90
正丁烷收率	%	＞97
能耗	kg标油/t产品	32

4、丁烷裂解制乙烯技术

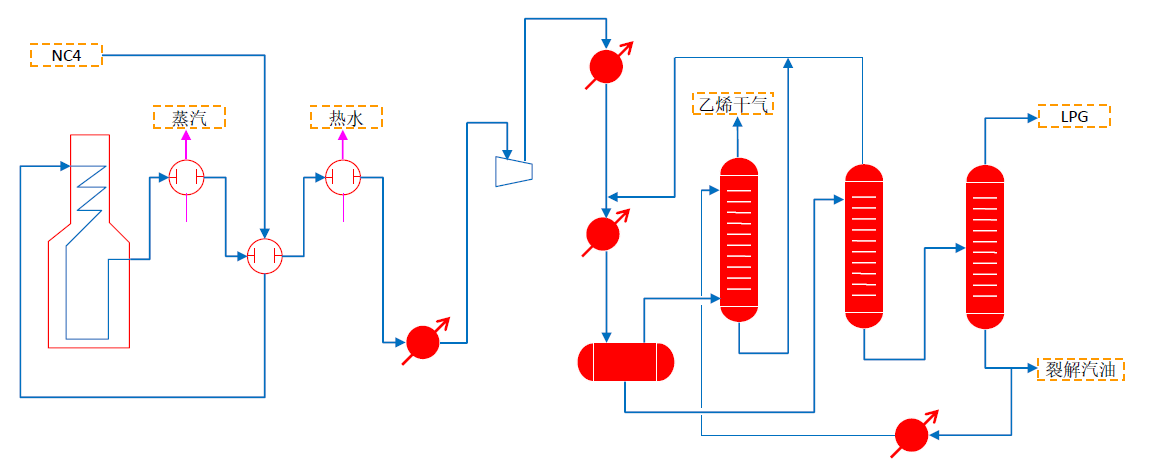

（1）丁烷裂解（BPG）工艺流程示意图

（2）丁烷裂解（BPG）经济技术指标

裂解温度	℃	700~900
裂解压力	kPa	150
裂解时间	s	0.2~0.5
蒸汽比	m/m	0.3~0.35
单程转化率	%(w)	97
能耗	标油/t产品	132
发生蒸汽	t/t产品	0.35
回收热水	t/t产品	2.5

5、裂解干气制乙苯技术

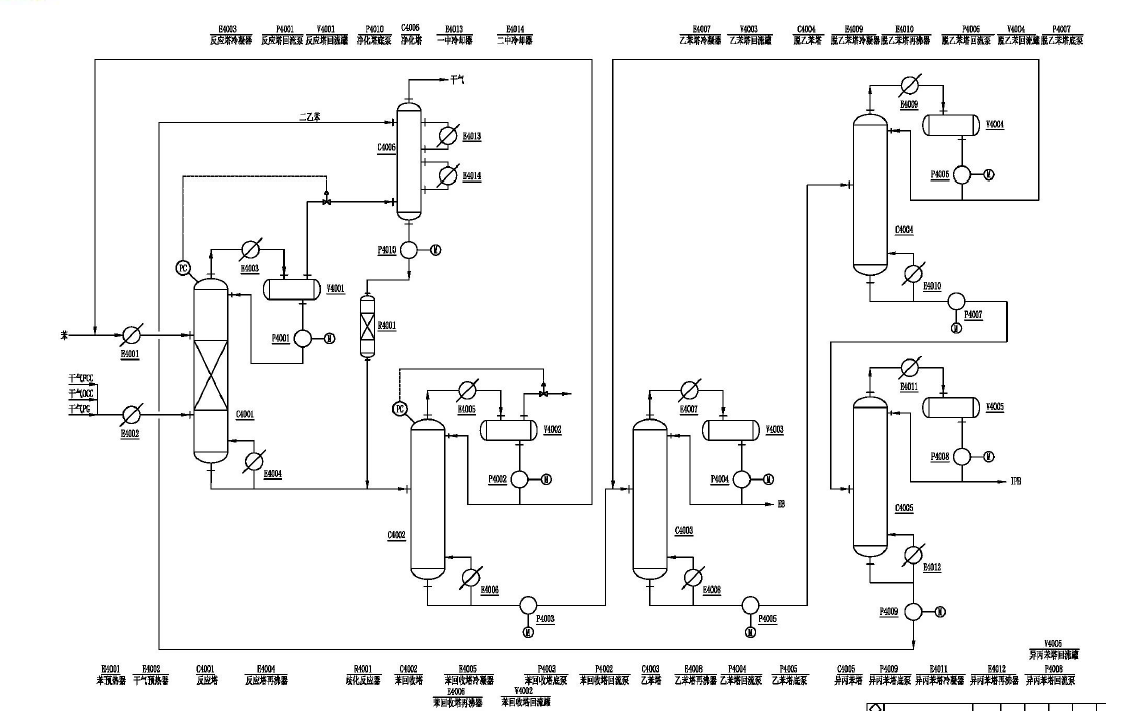

（1）流程示意图

（2）裂解干气（催化干气）制乙苯（PGEB）经济技术指标

PGEB工艺技术经济指标
反应温度	℃	160~180
反应压力	MPa	0.6~1.2
乙烯质量空速	1/h	0.15~0.25
转化率	%(w)	>98
能耗	kg标油/t产品	70
效益分析
标油	元/t	3000
苯	元/t	4500
干气	元/t	3000
乙苯	元/吨	6800
毛利润	元/t乙苯	2465
